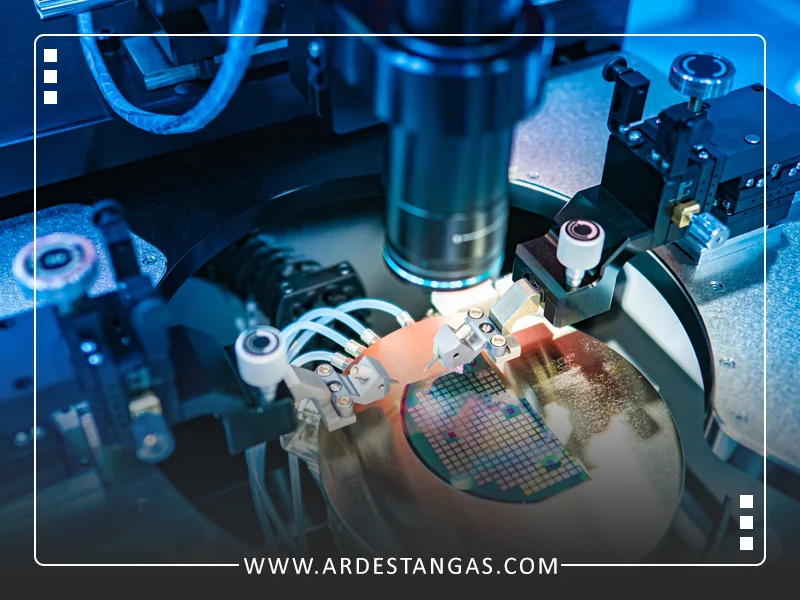

مقدمه
گاز هلیوم، این عنصر سبک و بیاثر، سالهاست که فراتر از بادکنکها و بالنها، نقش مهمی در صنایع پیشرفته دارد. یکی از مهمترین کاربردهای هلیوم در تولید نیمههادیهاست؛ جایی که کیفیت، دقت و کنترل شرایط فیزیکی اهمیت حیاتی دارد. در این مقاله با کاربردهای هلیوم در صنعت نیمههادیها آشنا میشویم و بررسی میکنیم چرا این گاز ارزشمند برای آینده فناوری حیاتی است.
چرا هلیوم برای صنعت نیمههادیها اهمیت دارد؟
در دنیای فناوریهای پیشرفته، استفاده از مواد خاص و دقیق، به اندازه خود طراحیهای پیچیده اهمیت دارد. یکی از این مواد ارزشمند، گاز هلیوم است؛ گازی که شاید در ظاهر ساده به نظر برسد، اما نقشی حیاتی در صنعت نیمههادیها ایفا میکند. این گاز بیاثر با ویژگیهای منحصربهفردش توانسته جایگاه غیرقابلجایگزینی در فرآیندهای تولید تراشه و مدارهای مجتمع پیدا کند.
ویژگیهای خاص هلیوم؛ دلیل حضور بیچونوچرای آن در خطوط تولید
یکی از اصلیترین دلایلی که هلیوم بهطور گسترده در صنعت نیمههادیها بهکار گرفته میشود، بیاثر بودن شیمیایی آن است. در محیطهای حساس تولید که کوچکترین واکنش ناخواسته میتواند منجر به خرابی یا نقص عملکرد تراشه شود، وجود گازی که در واکنشهای شیمیایی شرکت نمیکند، یک مزیت بزرگ محسوب میشود. به همین دلیل، هلیوم فضای امن و بدون ریسک برای انجام فرآیندهای پیچیده فراهم میکند.
از دیگر ویژگیهای کلیدی هلیوم میتوان به رسانایی گرمایی بالا اشاره کرد. این خاصیت به مهندسان کمک میکند تا گرمای تولید شده در مراحل حساس تولید را سریعاً از بین ببرند. در فرآیندهایی مانند اچینگ (Etching) یا لیتوگرافی که دقت حرارتی بالایی نیاز است، این ویژگی تضمین میکند که تغییرات دمایی کنترل شده باقی بمانند.
چگالی پایین هلیوم نیز عاملی است که در محیطهای خلأ بهشدت کاربرد دارد. گازهایی با چگالی بالا میتوانند منجر به ایجاد اختلال در توازن محیط یا اختلال در حرکت ذرات شوند؛ اما هلیوم با سبکی و پایداری خود، فضای خلأ را بدون ایجاد مزاحمت حفظ میکند.
کاربردهای فنی هلیوم در فرآیند تولید نیمههادی
در خطوط تولید نیمههادیها، حفظ پایداری شرایط فیزیکی حیاتی است. یکی از رایجترین کاربردهای هلیوم، خنکسازی تجهیزات مانند سیستمهای لیزر و تابش اشعه فرابنفش است. چون برخی دستگاهها در حین عملکرد گرمای قابلتوجهی تولید میکنند، استفاده از گازی که بهسرعت گرما را منتقل کند، کارایی سیستم را افزایش میدهد و از خرابی احتمالی جلوگیری میکند.
در عین حال، جلوگیری از آلودگی در محیط خلأ یکی دیگر از مزایای هلیوم است. وجود این گاز در اتاقکهای خلأ، به دلیل بیاثر بودن و عدم ایجاد واکنش با سایر مواد، باعث میشود ذرات مزاحم یا ترکیبات ناخواسته وارد محیط نشوند و فرآیندهای تولید با بالاترین خلوص ممکن انجام گیرند.
همچنین در بخشهایی از تولید که فشار باید بهطور دقیق تنظیم شود، از هلیوم برای کمک به کنترل فشار در فرآیندها استفاده میشود. این کاربرد بهویژه در سیستمهای بسته و فشار متغیر اهمیت دارد و باعث ثبات عملکرد تجهیزات میشود.
در مجموع، هلیوم نهتنها یک گاز کمنظیر از نظر شیمیایی و فیزیکی است، بلکه بهعنوان یک ابزار راهبردی در تولید نسل جدید فناوریها بهکار میرود. حذف یا جایگزینی آن، بدون افت کیفیت یا افزایش ریسک تولید، تقریباً غیرممکن است.
تأمین محیط بیاثر با هلیوم
در فرآیندهای تولید تراشهها، ایجاد محیطی بیاثر (inert) برای محافظت از مواد حساس و جلوگیری از واکنشهای ناخواسته با هوا و سایر ترکیبات بسیار ضروری است. هلیوم بهعنوان یک گاز بیاثر ایدهآل در این زمینه انتخاب میشود. برخی عناصر، مانند اکسیژن و نیتروژن، میتوانند در محیطهای صنعتی باعث اکسیداسیون یا تشکیل ترکیبات ناخواسته شوند. از آنجا که هلیوم یک گاز نجیب است، واکنشپذیری بسیار پایین و پایداری بالایی در دماها و شرایط مختلف دارد.
بهطور خاص، هلیوم دارای ویژگیهایی مانند پراکندگی و نفوذ بالا است. به این معنا که اگر کوچکترین شکافی در سیستم باشد، هلیوم به راحتی از آن عبور میکند و بنابراین در نشتییابی سیستمها نیز میتوان از آن استفاده کرد. اما از دیدگاه اصلی ایجاد محیط بیاثر، مهمترین ویژگی هلیوم عدم واکنشپذیری آن است که به حفظ خلوص محیط کمک میکند.
علاوه بر این، رسانایی حرارتی بالای هلیوم امکان حفظ دمای یکنواخت را فراهم میکند. در بسیاری از مراحل ساخت، از جمله فرآیندهای اکسیداسیون حرارتی که نیاز به دماهای بالا دارند، اگر گاز محافظ به خوبی حرارت را منتقل کند، میتوان از تغییرات دمای ناخواسته و ناهمگن در سطح ویفر جلوگیری کرد. این قابلیت هلیوم در کاهش پتانسیل برای ایجاد تنشهای حرارتی ناخواسته در تراشهها بسیار ارزشمند است. در نبود هلیوم یا گازهای بیاثر مشابه، واکنشهای جانبی مختلفی بین مواد نیمههادی و اکسیژن یا سایر ترکیبات هوا رخ میدهد که میتواند موجب ایجاد نقص در ساختارها و لایههای ظریف نیمههادیها شود. این نقصها کیفیت نهایی تراشه را کاهش داده و کارایی و طول عمر آنها را بهشدت تحت تاثیر قرار میدهند.
در فرآیند لیتوگرافی، که یکی از پیچیدهترین مراحل تولید تراشههاست، هلیوم بهویژه برای کنترل دقیق و پایداری محیط به کار میرود. لیتوگرافی نوری (photolithography) از تاباندن پرتوی نور بر روی ویفر برای ایجاد الگوهای دقیق استفاده میکند، و هرگونه تغییر حرارتی میتواند این الگوها را خراب کند. اینجاست که هلیوم، با رسانایی حرارتی بالا و توانایی ایجاد یک محیط بیاثر و پایدار، نقش کلیدی ایفا میکند. رسانایی حرارتی بالای هلیوم کمک میکند تا حرارت تولید شده در فرآیندهای شدید و متوالی لیتوگرافی، سریعاً پخش شود. در نتیجه، دما در سطح ویفر ثابت باقی میماند و از ایجاد نواحی با دمای متفاوت که میتواند باعث انبساط و انقباض ناهمگون و در نهایت تخریب الگوها شود، جلوگیری میکند. این کنترل دقیق حرارتی باعث افزایش دقت در ابعاد الگوهای لیتوگرافی شده و در نتیجه امکان تولید تراشههای کوچکتر و پیچیدهتر با ترانزیستورهای بسیار ریز فراهم میشود.
همچنین، هلیوم به دلیل ویسکوزیته پایین و نفوذپذیری بالا، به صورت یکنواخت در تمامی بخشهای محفظه لیتوگرافی جریان پیدا میکند و از تشکیل نقاط با غلظت متفاوت جلوگیری میکند. این یکنواختی در توزیع گاز برای حفظ ثبات الگوها حیاتی است، زیرا ناپایداری در ترکیب گازها یا حتی حضور کمترین ناخالصی میتواند کیفیت پرتوی لیزر را تحت تأثیر قرار دهد و روی فرآیند ثبت الگوهای دقیق اثر منفی بگذارد. عدم واکنشپذیری هلیوم نیز حیاتی است. بسیاری از مواد مورد استفاده در لیتوگرافی، از جمله فوتورزینها، نسبت به اکسیژن یا نیتروژن حساس هستند و در حضور این گازها به سرعت دچار تغییرات شیمیایی میشوند. این تغییرات میتوانند موجب اکسیداسیون، تغییر رنگ یا تخریب خواص نوری شوند. اما هلیوم، به عنوان یک گاز نجیب، با هیچ یک از این مواد وارد واکنش نمیشود، و این امکان را فراهم میکند تا الگوها بدون تداخل شیمیایی و در محیطی بسیار خالص و پایدار ثبت شوند. در نهایت، برای ایجاد ساختارهای بسیار ریز (sub-nanometer)، پایداری و یکنواختی محیط، که هلیوم به طور تخصصی ارائه میدهد، اهمیت زیادی دارد.
کاهش پخش حرارت در خلأ
در صنعت نیمههادیها، بسیاری از فرآیندهای تولید در محیطهای خلأ انجام میشوند، زیرا خلأ اجازه میدهد تا واکنشها و پدیدههای شیمیایی به شکل دقیقتر و تحت کنترل بیشتری صورت گیرند. اما در خلأهای عمیق، انتقال حرارت به یک چالش تبدیل میشود؛ زیرا هوا یا هر گاز دیگری به اندازه کافی برای انتقال حرارت موجود نیست. در اینجا، هلیوم به عنوان یک واسطه انتقال حرارت در محیطهای خلأ بسیار موثر عمل میکند.
ظرفیت حرارتی بالا و رسانایی گرمایی برتر هلیوم آن را در محیطهای خلأ ایدهآل میسازد. برخلاف دیگر گازها، هلیوم به خوبی حرارت را حتی در فشارهای پایین منتقل میکند. به عنوان مثال، در فرآیندهای تبخیر فیزیکی (PVD) یا رسوبدهی شیمیایی بخاری (CVD)، تجهیزات و ویفرها به شدت گرم میشوند. در این شرایط، هلیوم وارد محفظه خلأ میشود تا به عنوان یک واسطه حرارتی عمل کرده و حرارت اضافی را از سطح دستگاهها و ویفرها به سرعت دور کند.
ویژگی پراکندگی بالای مولکولهای هلیوم نیز باعث میشود که این گاز بتواند به سرعت در محیطهای کمتراکم و خلأ به طور یکنواخت توزیع شود. به دلیل این ویژگی، در محیطهای خلأ با چگالی پایین که انتقال حرارت بسیار مشکل است، حتی حضور مقدار کمی هلیوم میتواند به طور موثری حرارت را در سیستم منتقل کند و نقاط گرم و سرد را کاهش دهد. این امر به حفظ پایداری حرارتی ویفرها کمک میکند و از تنشهای حرارتی ناخواسته که میتواند باعث آسیب به ساختارهای نیمههادی شود، جلوگیری میکند.
این کاربرد هلیوم به خصوص در فرآیندهایی که نیاز به دقت بالا در کنترل دما دارند بسیار حیاتی است، زیرا تغییرات دمایی حتی در حد چند درجه میتواند موجب تغییرات ساختاری در سطح نانو شود. برای مثال، در فرآیندهای ساخت لایههای چند نانومتری، تفاوت دمایی کوچک میتواند باعث ایجاد ترک، تغییر ساختار بلوری یا حتی شکست لایهها شود. حضور هلیوم و توانایی آن در انتقال حرارت به شکلی موثر و یکنواخت در خلأ، نقش کلیدی در جلوگیری از این مشکلات دارد و به همین دلیل یکی از مواد ضروری در صنعت نیمههادیها به شمار میرود.
در تولید نیمههادیها، یکی از مراحل مهم، تمیز کردن سطح ویفرها است تا هرگونه آلودگی، ذرات گرد و غبار و لایههای نازک اکسید از سطح آنها پاک شوند. برای این منظور، از پلاسمای هلیوم به عنوان یک روش بسیار موثر و کنترلشده استفاده میشود. پلاسمای هلیوم (حالت یونیزه شده هلیوم) در این فرایند میتواند بهطور دقیق و بدون آسیب رساندن به مواد حساس نیمههادی، سطح ویفر را از آلودگیها و مواد ناخواسته پاک کند. پلاسمای هلیوم از یونها و الکترونهای پرانرژی تشکیل شده است. وقتی هلیوم به پلاسمای یونیزه تبدیل میشود، انرژی آزاد شده توسط الکترونها و یونهای آن میتواند به راحتی آلودگیها را از سطح ویفر جدا کند. پلاسما با ایجاد برخوردهای انرژیزا با آلودگیها و لایههای نازک سطحی، آنها را تجزیه کرده و به بخار یا ترکیبات فرار تبدیل میکند که سپس از محفظه تخلیه میشوند.
عدم واکنشپذیری
بر خلاف اکسیژن که میتواند به راحتی وارد واکنشهای اکسیداسیونی با مواد سطحی شود، هلیوم به دلیل بیاثر بودن هیچ واکنش شیمیایی مستقیمی با مواد نیمههادی یا آلودگیهای سطحی ایجاد نمیکند. این موضوع امکان تمیزکاری دقیق بدون تغییر شیمیایی ناخواسته سطح ویفر را فراهم میکند.
تولید پلاسما با انرژی کمتر
برای یونیزهکردن هلیوم و تولید پلاسما، انرژی کمتری نسبت به گازهای دیگر مانند آرگون نیاز است. این به آن معناست که میتوان در دماها و انرژیهای پایینتر، سطح ویفر را تمیز کرد و از آسیب رسیدن به آن جلوگیری کرد.
نفوذ عمیقتر و دقیقتر پلاسما
به دلیل وزن مولکولی پایین، هلیوم نسبت به گازهای سنگینتر به شکل یکنواختتری در سراسر سطح ویفر توزیع میشود و حتی به شکافها و فضاهای بسیار کوچک سطح نیز نفوذ میکند. این ویژگی کمک میکند که آلودگیها از تمام سطح و لبههای نازک نیز بهطور کامل پاک شوند.
کاهش اثرات جانبی حرارتی
در تمیزکاریهای پلاسما، تولید گرما میتواند به ساختارهای ظریف ویفر آسیب بزند. هلیوم با ظرفیت حرارتی بالا و انتقال سریع حرارت، از ایجاد نقاط داغ روی ویفر جلوگیری میکند و باعث میشود تمیزکاری با کمترین اثر حرارتی انجام شود. با استفاده از پلاسمای هلیوم، تمیزکاری ویفر به دقت بالا و با حداقل تغییرات ساختاری یا شیمیایی انجام میشود. این ویژگی به ویژه در مراحل نهایی تولید که نیاز به خلوص سطحی بسیار بالا دارند، اهمیت زیادی -دارد.
خنکسازی دستگاههای تولید با استفاده از هلیوم
هلیوم یکی از بهترین گزینهها برای خنکسازی دستگاههای تولید نیمههادی است به دلایل زیر:
ظرفیت حرارتی بالا
هلیوم گاز بسیار سبکی است که میتواند بهخوبی حرارت را انتقال دهد. این ویژگی به این معناست که هلیوم میتواند به سرعت حرارت تولیدشده را از منبع تولید (مثل نیمههادیها یا ماشینآلات) منتقل کرده و به سیستمهای خنککننده منتقل کند.
خواص حرارتی مطلوب
هلیوم دارای دمای جوش بسیار پایین (حدود -268 درجه سانتیگراد) است که این ویژگی باعث میشود در دماهای پایین بهراحتی بخار شود. این امر باعث میشود که هلیوم در سیستمهای خنککننده بهویژه در دماهای بسیار پایین که در برخی فرآیندهای تولید نیمههادیها مورد نیاز است، کارآمد باشد.
عدم واکنش شیمیایی و ایمنی
هلیوم یک گاز بیاثر است، یعنی با دیگر مواد یا دستگاهها واکنش شیمیایی ندارد. این ویژگی آن را برای استفاده در دستگاههای حساس و پیچیده بسیار ایمن میکند، زیرا نگرانیهای مربوط به خوردگی یا خرابی ناشی از واکنشهای شیمیایی در آن وجود ندارد.
خنککنندگی در شرایط خاص
در فرآیندهای تولید نیمههادی، مانند رشد بلورهای سیلیکون یا تولید لیزرها، ممکن است به دماهای بسیار پایین نیاز باشد. هلیوم بهعنوان یک خنککننده با قابلیت کاهش دما تا نزدیک به صفر کلوین، میتواند به حفظ دمای مورد نظر کمک کند.
کاربردهای هلیوم در فرآیند ساخت تراشهها
در تولید تراشههای نیمههادی، هر میلیمتر خطا یا نوسان در شرایط محیطی میتواند به تولید انبوه قطعات معیوب منجر شود. یکی از اصلیترین عواملی که باید در این فرآیند کنترل شود، دماست. از آنجا که عملیات لیتوگرافی نیاز به تنظیمات فوقالعاده دقیق دارد، استفاده از گازهایی مانند هلیوم بهعنوان واسطه در خنکسازی، به یک ضرورت تبدیل شده است.
فرآیند لیتوگرافی، که طی آن الگوهای بسیار ریز روی ویفرهای سیلیکونی نقش میبندند، وابسته به کنترل دما با دقتی در حد صدم یا حتی هزارم درجه است. در این بخش، گاز هلیوم با ویژگیهای منحصربهفردش نقش بیبدیلی ایفا میکند. هلیوم دارای ضریب رسانش حرارتی بسیار بالا و چگالی پایین است، که آن را به گزینهای ایدهآل برای انتقال حرارت سریع و یکنواخت تبدیل کرده است.
در دستگاههای لیتوگرافی پیشرفته، لایهای نازک از گاز هلیوم بین لنزها و سطح ویفر تزریق میشود تا دمای سطوح کاملاً پایدار بماند. بدون استفاده از این گاز، حتی نوسانهای حرارتی بسیار جزئی میتوانند باعث انحراف پرتوهای نور و ایجاد ناهنجاری در الگوی تراشه شوند. در واقع، حضور هلیوم در این مرحله تضمینکننده دقت، کیفیت و تکرارپذیری در فرآیند تولید است.
حمل گازهای حساس در محیط کنترلشده
در کنار خنکسازی، هلیوم نقشی مهم در حمل گازهای واکنشی و حساس نیز دارد. در بسیاری از مراحل ساخت تراشه، نیاز به جابجایی ترکیبات شیمیایی فعال وجود دارد که در تماس با هوا یا رطوبت دچار واکنشهای ناخواسته میشوند. در این شرایط، هلیوم بهعنوان یک “گاز حامل” وارد عمل میشود.
به دلیل بیاثر بودن شیمیایی و خلوص بالای هلیوم، این گاز میتواند بهراحتی ترکیبات حساس را در سیستمهای بسته و با فشار کنترلشده جابجا کند، بدون آنکه در واکنشها شرکت کند یا آنها را دچار اختلال سازد. این ویژگی هلیوم بهویژه در فرآیندهایی مانند رسوبدهی فیزیکی (PVD) یا رسوبدهی شیمیایی (CVD) که گازهای اولیه بسیار واکنشپذیر هستند، اهمیت دارد.
در مجموع، کاربردهای هلیوم در این بخش از تولید تراشه نهتنها جنبه فنی دارد، بلکه در عمل تضمینکننده کیفیت نهایی تراشهها و دوام عملکرد آنهاست. بدون استفاده از این گاز دقیق و پایدار، بسیاری از فناوریهای نوین ممکن نبودند.
تأثیر کمبود هلیوم بر تولید تراشه
هلیوم، در نگاه نخست شاید تنها یک گاز سبک و بیاثر به نظر برسد؛ اما در دنیای فناوری، جایگاهی کلیدی دارد. بهویژه در صنعت تولید تراشههای نیمههادی، جایی که هر مرحله نیازمند دقت، خلوص و پایداری بالاست. با این حال، منابع محدود هلیوم و وابستگی بازار جهانی به چند تولیدکننده خاص، باعث شده تا کمبود این عنصر حیاتی، چالشهایی جدی برای کارخانههای تولید تراشه ایجاد کند.
بر خلاف بسیاری از گازها، هلیوم را نمیتوان بهصورت مصنوعی تولید کرد. این گاز معمولاً بهعنوان محصول جانبی استخراج گاز طبیعی به دست میآید و تنها در برخی مناطق معدنی جهان وجود دارد. بنابراین، تغییرات ژئوپلیتیکی، اختلال در زنجیره تأمین، یا کاهش ظرفیت تولید در کشورهایی مانند آمریکا یا قطر، میتواند بلافاصله بازار جهانی را تحت تأثیر قرار دهد.
در صنعت نیمههادی، نقش هلیوم بهقدری حیاتی است که جایگزینی سریع برای آن وجود ندارد. در فرآیندهای لیتوگرافی پیشرفته، جایی که دمای دقیق و یکنواخت باید حفظ شود، نبود هلیوم میتواند باعث کاهش کیفیت، افزایش نرخ خطا و در نتیجه افت شدید بازده تولید شود. همچنین، در حمل ترکیبات حساس، استفاده از گازهای جایگزین ممکن است واکنشهای ناخواسته یا آلودگی سطحی به همراه داشته باشد.
شرکتهای بزرگ تولید تراشه مانند TSMC و Intel در سالهای اخیر نسبت به کمبود هلیوم هشدار دادهاند. برخی از آنها اقدام به ذخیرهسازی استراتژیک یا قراردادهای بلندمدت با تأمینکنندگان خاص کردهاند تا از نوسانات بازار در امان بمانند. اما این راهحلها برای همه در دسترس نیست؛ بهویژه شرکتهای کوچکتر که امکان رقابت در خرید منابع را ندارند، ممکن است با افزایش هزینهها و کاهش بهرهوری روبرو شوند.
در نهایت، کمبود هلیوم فراتر از یک مشکل فنی است؛ این بحران بهصورت مستقیم بر سرعت نوآوری، هزینههای تولید و حتی قیمت نهایی محصولات الکترونیکی مصرفی تأثیر میگذارد. در دنیایی که وابستگی به تکنولوژی هر روز بیشتر میشود، مدیریت منابعی مانند هلیوم، نهتنها یک دغدغه اقتصادی بلکه یک چالش استراتژیک جهانی است.
نتیجهگیری
گاز هلیوم نقشی کلیدی در تولید نیمههادیها و بسیاری از فناوریهای روز ایفا میکند. با افزایش تقاضا و کاهش منابع طبیعی، استفاده هوشمندانه از این گاز حیاتی بیش از هر زمان دیگری اهمیت دارد. اگر به دنبال تأمین گاز هلیوم با کیفیت برای کاربردهای صنعتی خود هستید، تیم آردستان گاز آماده ارائه مشاوره تخصصی و تأمین مطمئن این گاز است.
