راهنمای انتخاب تجهیزات مناسب جهت ذخیره‌سازی گاز و مایع نیتروژن

مقدمه

گاز نیتروژن به‌دلیل پایداری شیمیایی، عدم واکنش‌پذیری در شرایط معمول و فراوانی بالای آن در اتمسفر، به یکی از عناصر حیاتی در صنایع تولیدی، سامانه‌های پزشکی پیشرفته و تحقیقات علمی تبدیل شده است این گاز بی‌رنگ و بی‌بو در صنایع مختلف از جمله فولاد، پتروشیمی، داروسازی، بسته‌بندی مواد غذایی و فناوری‌های زیستی نقش کلیدی ایفا می‌کند.
در بسیاری از کاربردها، استفاده از نیتروژن مایع برای ایجاد سرمایش عمیق یا نگهداری مواد در دمای بسیار پایین ضروری است، در حالی‌که در سایر مصارف، گاز تحت فشار آن کارایی بیشتری دارد. همین تنوع در نیازها، اهمیت انتخاب صحیح مخزن گاز نیتروژن یا تجهیز ذخیره‌سازی مناسب را دوچندان می‌کند.
با توجه به نقش عواملی همچون خلوص، فشار و دمای کاری، ظرفیت ذخیره‌سازی و همچنین ملاحظات اقتصادی از جمله قیمت مخزن گاز نیتروژن، انتخاب تجهیز نامناسب می‌تواند موجب افزایش هزینه‌ها، کاهش راندمان و حتی خطرات ایمنی شود. بنابراین بررسی دقیق معیارهای فنی و استانداردهای مرتبط برای انتخاب سیستم ذخیره‌سازی نیتروژن یک ضرورت محسوب می‌شود.

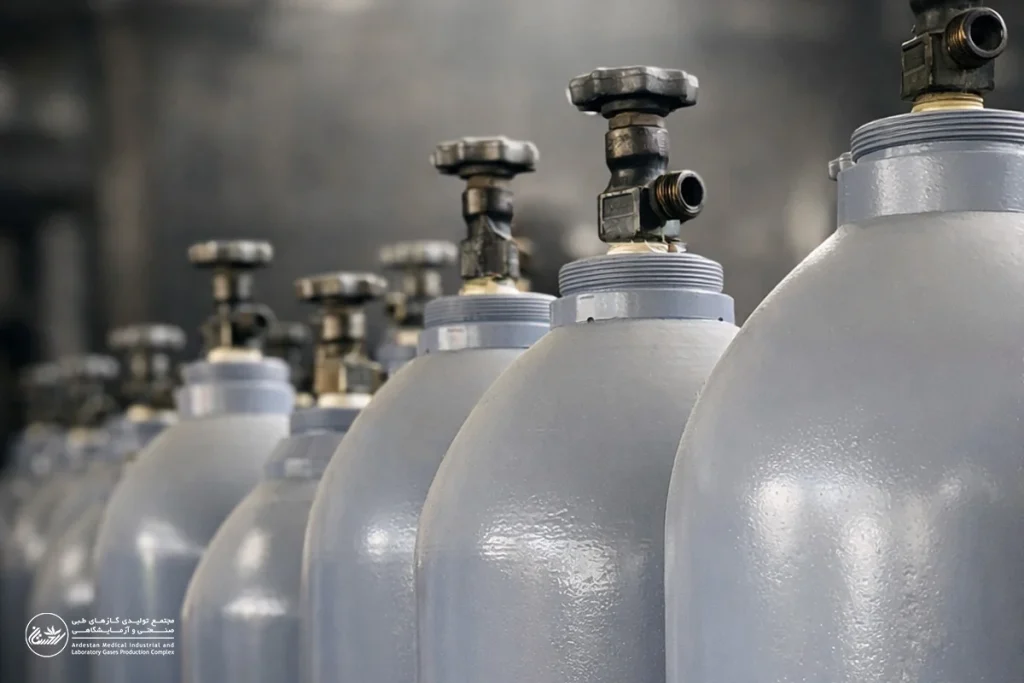

نیازمندی‌ها و معیارهای طراحی برای ذخیره‌سازی نیتروژن

طراحی و انتخاب مخازن نیتروژن فرآیندی است که باید بر پایه معیارهای فنی و تحلیل اقتصادی انجام شود تا بهره‌وری تجهیزات ذخیره‌سازی به حداکثر برسد .نادیده گرفتن هر یک از این معیارها می‌تواند منجر به کاهش بهره‌وری، افزایش هزینه‌ها یا بروز خطرات جدی شود.
۱. فشار و دمای کاری
مهم‌ترین معیار در طراحی مخزن، شرایط عملیاتی مورد انتظار است. برای مخزن گاز نیتروژن تحت فشار، جنس بدنه و شیرآلات باید متناسب با حداکثر فشار طراحی انتخاب شوند. در مقابل، برای نیتروژن مایع، طراحی بر اساس محدوده دمایی پایین و مدیریت تبخیر طبیعی صورت می‌گیرد.
۲. ظرفیت ذخیره‌سازی
ظرفیت موردنیاز بر اساس حجم مصرفی روزانه یا هفتگی تعیین می‌شود. ظرفیت بالاتر، هزینه سرمایه‌گذاری اولیه و قیمت مخزن گاز نیتروژن را افزایش می‌دهد، اما در مقابل باعث کاهش دفعات شارژ و پایداری بیشتر فرآیند می‌شود. انتخاب ظرفیت بهینه باید بر اساس الگوی مصرف و تحلیل اقتصادی انجام شود.
۳. خلوص موردنیاز
خلوص گاز نیتروژن یک پارامتر کلیدی در تعیین کارایی آن در فرآیندهای صنعتی، آزمایشگاهی و پزشکی است. بنابراین، در کاربردهای حساس، استفاده از نیتروژن با خلوص بالا ضروری است، در حالی که برای مصارف صنعتی، گریدهای استاندارد با مقادیر جزئی ناخالصی کفایت می‌کنند.
نکته قابل توجه این است که خلوص گاز توسط فرآیند تولید و تصفیه تعیین می‌شود و انتخاب مخزن یا فلاسک تأثیری بر خلوص ندارد. وظیفه مخازن صرفاً حفظ شرایط فیزیکی و جلوگیری از آلودگی خارجی است تا گاز تولیدشده با خلوص مشخص، بدون تغییر به مصرف برسد.
۴. جنس و عایق‌بندی
در مخازن تحت فشار، فولاد کربنی یا استنلس استیل معمول‌ترین گزینه‌ها هستند. برای ذخیره‌سازی نیتروژن مایع، استفاده از مخازن دوجداره با عایق خلأ یا مواد عایق پیشرفته ضروری است تا نرخ تبخیر طبیعی به حداقل برسد. انتخاب نوع عایق مستقیماً بر هزینه، عمر مفید و کارایی مخزن اثر دارد.
۵. الزامات ایمنی
با وجود اینکه خطر انفجار گاز نیتروژن در شرایط عادی پایین است، اما تجمع نیتروژن در فضای بسته می‌تواند موجب کاهش اکسیژن و خطر خفگی شود. بنابراین مخازن باید مجهز به شیرهای اطمینان، مانومتر و سیستم تهویه مناسب باشند. همچنین نصب لوازم ایمنی مطابق با استانداردهای بین‌المللی برای جلوگیری از افزایش فشار غیرمجاز ضروری است.

انواع تجهیزات ذخیره‌سازی گاز و مایع نیتروژن

انتخاب تجهیز مناسب برای ذخیره‌سازی گاز نیتروژن یا نیتروژن مایع تأثیر مستقیم بر ایمنی، هزینه و پایداری فرآیند دارد. بهترین انتخاب وقتی حاصل می‌شود که نیاز مصرف (حجم و نرخ)، شرایط کاری (فشار و دما) در نظر گرفته شوند؛ ضمناً طراحی و ساخت تجهیزات باید با استانداردهای بین‌المللی مانند BS EN 13458-2 و ASME Sec8 تطابق داشته باشد تا ایمنی گاز نیتروژن تضمین گردد.

۱. فلاسک‌ها (Flasks)

فلاسک‌ها کوچک‌ترین تجهیزات نگهداری نیتروژن مایع هستند؛ معمولاً با ظرفیت بین ۲ تا ۵۰ لیتر طراحی می‌شوند و برای دسترسی سریع به احجام کمتر نیتروژن مایع در آزمایشگاه‌ها و پروژه‌های پژوهشی مناسب‌اند. فلاسک‌ها به‌خاطر ابعاد کوچک و قابلیت حمل، گزینه‌ای مناسب برای نمونه‌برداری و آزمایش‌های کوتاه‌مدت‌اند و به کنترل رفتار موقتی نمونه‌ها کمک می‌کنند.

۲. دوئرها (Dewar)

دوئرها ظرفیت بیشتری نسبت به فلاسک‌ها دارند و برای نگهداری به بیشتر نیتروژن مایع در آزمایشگاه‌ها و مراکز تحقیقاتی کاربرد دارند. طراحی دوئرها به‌گونه‌ای است که با استفاده از جداره‌های عایق و کاهش تبادل حرارت، نرخ تبخیر طبیعی کاهش یابد؛ بنابراین برای مصارفی که نیاز به تامین نیتروژن مایع با زمان نگهداری بیشتری نسبت به فلاسک ها است، دوئرها انتخاب معقولی‌اند.

۳. سیلندرها (Cylinders)

در مواردی که نیتروژن به‌صورت فشار بالا توزیع شود، سیلندر گاز نیتروژن یا سیلندرها شایع‌ترین راهکارند. این سیلندرها از فولاد یا آلیاژهای مهندسی ساخته شده و معمولاً برای فشارهای کاری در بازه تقریبی ۱۵۰–۲۰۰ بار طراحی می‌شوند. از این تجهیزات در کاربردهای صنعتی و آزمایشگاهی مانند جوشکاری با گاز نیتروژن و باد لاستیک با گاز نیتروژن استفاده می‌شود. سطح بدنه سیلندرها معمولاً برچسب‌های هشدار و لوزی خطر گاز نیتروژن را دارد تا اطلاعات خطر، خلوص و نحوه نگهداری را نشان دهد. هنگام انتخاب سیلندر، علاوه بر ظرفیت (معمولاً ۲–۵۰ لیتر) باید به استاندارد ساخت، دوره‌های بازرسی نیز توجه شود.

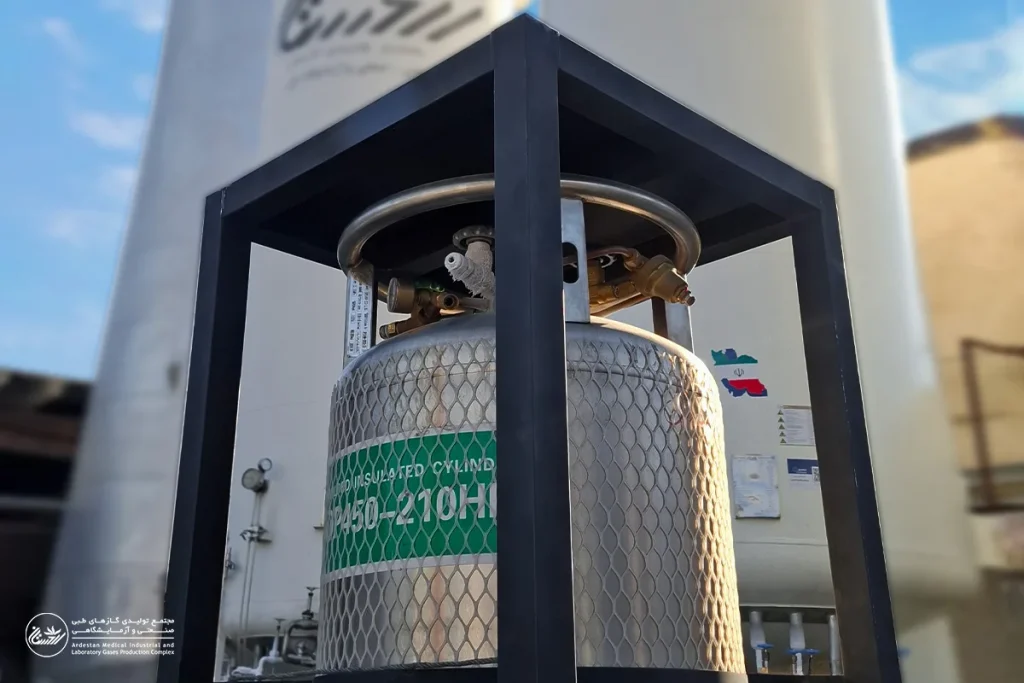

۴. مخازن کرایوژنیک (Cryogenic vessels)

وقتی نیاز به ذخیره‌سازی حجم بالا یا توزیع مداوم نیتروژن مایع باشد، مخازن کرایوژنیک دو جداره با عایق خلأ اولویت می‌یابند. این مخازن می‌توانند از چند صد تا چند هزار لیتر ظرفیت داشته باشند و با کاهش انتقال حرارت، نرخ تبخیر را پایین می‌آورند؛ به همین دلیل در صنایع غذایی (یخ‌سازی و انجماد سریع)، پزشکی (نگهداری نمونه‌های زیستی) و فرآیندهای فلزی کاربرد فراوان دارند. در انتخاب مخزن کرایوژنیک باید فاکتورهایی مانند نرخ تبخیر طبیعی، نیاز به ویپرایزر، سیستم‌های کنترل فشار را در نظر گرفت. معمولاً قیمت مخزن گاز نیتروژن تابعی از ظرفیت، جنس، کیفیت عایق‌بندی و خدمات پس از فروش است.

ایمنی در کار با گاز و مایع نیتروژن

کار با گاز نیتروژن و نیتروژن مایع نیازمند رعایت دقیق اصول ایمنی است، زیرا این ماده می‌تواند خطرات جدی برای سلامتی و تجهیزات ایجاد کند.

۱. استنشاق و تماس مستقیم

نیتروژن گازی بی‌رنگ و بی‌بو است که می‌تواند جایگزین اکسیژن شود؛ بنابراین استنشاق گاز نیتروژن در محیط‌های بسته خطرناک است و ممکن است به خفگی منجر شود. تماس مستقیم با نیتروژن مایع نیز باعث سوختگی سرمازدگی می‌شود. استفاده از تجهیزات محافظتی شامل دستکش مقاوم به سرما، عینک ایمنی و روپوش مناسب الزامی است.

۲. خطر فشار و انفجار

ذخیره‌سازی نیتروژن در سیلندرها یا مخازن کرایوژنیک نیازمند رعایت فشار کاری مجاز است. افزایش بیش از حد فشار می‌تواند باعث انفجار گاز نیتروژن شود. نصب رگولاتورها، شیرهای اطمینان و سطح سنج، ایمنی تجهیزات و کاربران را تضمین می‌کند.

۳. نصب و نگهداری تجهیزات

سیلندرها و مخازن باید در محیطی خشک، خنک و با تهویه مناسب نگهداری شوند. نصب لوزی خطر گاز نیتروژن و برچسب‌گذاری صحیح، هشدار لازم را برای کاربران فراهم می‌کند و از بروز حوادث جلوگیری می‌کند. رعایت فاصله مناسب بین تجهیزات، انجام بازرسی‌های دوره‌ای است.

راهنمای انتخاب بهینه تجهیزات ذخیره‌سازی نیتروژن

انتخاب تجهیزات مناسب برای ذخیره‌سازی گاز نیتروژن و نیتروژن مایع باید بر اساس حجم مصرف، کاربرد و الزامات ایمنی انجام شود. فلاسک‌ها و دوئرها برای نگهداری مقادیر کم و مصارف آزمایشگاهی مناسب‌اند و حمل و کنترل آن‌ها آسان است، در حالی که سیلندرها و مخازن کرایوژنیک با ظرفیت بالاتر برای مصارف صنعتی و پزشکی که نیاز به جریان پیوسته و پایدار نیتروژن دارند، گزینه‌های مناسب‌تری هستند.
در انتخاب تجهیزات، توجه به خصوصیات فیزیکی نیتروژن مانند چگالی گاز نیتروژن اهمیت دارد، زیرا این پارامترها بر فشار داخلی، نرخ تبخیر و عملکرد تجهیزات تأثیر مستقیم می‌گذارند. رعایت استانداردهای ساخت و نصب صحیح تجهیزات، به همراه برچسب‌گذاری مناسب و نمایش لوزی خطر گاز نیتروژن، ایمنی کاربران و تجهیزات را تضمین می‌کند و از بروز خطرات احتمالی جلوگیری می‌نماید.
نوع کاربرد نیتروژن نیز در انتخاب تجهیزات نقش تعیین‌کننده دارد. برای مصارف پزشکی و آزمایشگاهی، نیاز به مخازنی با عایق‌بندی پیشرفته و کنترل دقیق فشار و دما وجود دارد، در حالی که کاربردهای صنعتی مانند جوشکاری یا پر کردن لاستیک با گاز نیتروژن می‌توانند از سیلندرهای استاندارد و با ظرفیت متوسط بهره‌مند شوند.
از نظر اقتصادی، انتخاب تجهیزات مناسب با حجم مصرف و کاربرد، باعث کاهش هزینه‌ها و افزایش بهره‌وری می‌شود. همچنین استفاده از تامین‌کنندگان معتبر و بررسی استانداردهای تجهیزات، تضمین می‌کند که سیستم‌های ذخیره‌سازی عملکرد پایدار و ایمنی لازم را داشته باشند.

خرید گاز نیتروژن

۱. قیمت‌گذاری

قیمت نیتروژن بسته به درجه خلوص، حالت عرضه (گاز فشرده یا مایع کرایوژنیک) ، حجم سیلندر یا مخزن متغیر است. نیتروژن با خلوص بالا که برای مصارف پزشکی یا آزمایشگاهی استفاده می‌شود، قیمت بالاتری نسبت به گرید صنعتی دارد.

۲. عوامل مؤثر بر قیمت

خلوص گاز: هر چه خلوص بالاتر باشد، هزینه بیشتر است.
حجم و ظرفیت خرید: خرید عمده معمولاً باعث کاهش قیمت واحد می‌شود.
نوع عرضه: نیتروژن مایع به دلیل نیاز به تجهیزات کرایوژنیک، هزینه بالاتری دارد.
نوع سیلندر:خرید یا اجاره سیلندر در قیمت تمام‌شده مؤثر است.

۳. مراحل خرید

۱. تعیین نیاز مصرفی و خلوص موردنیاز (صنعتی یا آزمایشگاهی)
2. انتخاب حالت عرضه متناسب با کاربرد (گاز یا مایع)
3. مشخص کردن ظرفیت سیلندر یا مخزن با توجه به میزان مصرف.
4. دریافت پیش‌فاکتور از تأمین‌کنندگان معتبر و مقایسه قیمت‌ها.
5. اطمینان از وجود گواهی آنالیز و استانداردهای ایمنی.
6. ثبت سفارش و تعیین شرایط تحویل یا اجاره سیلندر.
مجتمع گاز اردستان با ارائه نیتروژن در گریدهای متنوع و همراه با گواهی آنالیز معتبر، امکان انتخاب مطمئن را برای صنایع مختلف فراهم می کند.

نتیجه گیری

تحلیل داده‌های فنی و الزامات طراحی نشان می‌دهد که ذخیره‌سازی نیتروژن، چه در فاز مایع و چه در فاز گازی، نیازمند رویکردی چندبعدی است که بر پایه اصول ترمودینامیک، مکانیک سیالات و مهندسی مواد بنا شده باشد. کنترل نرخ تبخیر طبیعی، پایداری فشار و انتخاب عایق‌بندی مناسب، عوامل کلیدی در افزایش کارایی سامانه‌های ذخیره‌سازی محسوب می‌شوند. علاوه بر این، ارتباط میان خلوص گاز و حساسیت فرآیندهای مصرف‌کننده، ضرورت استفاده از تجهیزات با استانداردهای دقیق‌تر را در کاربردهای پزشکی و آزمایشگاهی برجسته می‌سازد. در نهایت می‌توان نتیجه گرفت که طراحی و انتخاب مخازن نیتروژن باید با تکیه بر مدلسازی علمی، ارزیابی ریسک و تحلیل هزینه انجام گیرد تا ضمن تضمین ایمنی، بازده عملیاتی و پایداری درازمدت نیز محقق شود.
